Guida al trasformatore di tipo a secco: tipi, specifiche e applicazioni

A trasformatore di tipo secco trasferisce l'energia elettrica tra i circuiti utilizzando aria, resina epossidica o altro materiale non liquido per l'isolamento e il raffreddamento, invece dell'olio minerale utilizzato nelle unità riempite di liquido. Questa struttura elimina i rischi di incendio e perdite associati al petrolio, motivo per cui l'apparecchiatura è ampiamente specificata negli ospedali, nelle scuole, nei grattacieli e nei data center dove è richiesto il posizionamento al chiuso.

155°C Limite di aumento della temperatura della classe di isolamento comune per gli avvolgimenti in resina colata

Cos'è un trasformatore di tipo secco?

Un trasformatore a secco è un dispositivo elettrico statico che aumenta o diminuisce la tensione senza immergere il nucleo e gli avvolgimenti nel dielettrico liquido. Il raffreddamento è ottenuto tramite convezione naturale dell'aria (AN) o circolazione forzata dell'aria (AF) e l'isolamento è fornito da materiali come resina epossidica colata, tessuto verniciato o carta impregnata di resina. L'assenza di isolamento liquido significa che non vi sono perdite di petrolio, incendi o la necessità di infrastrutture di contenimento.

Trasformatore di tipo secco in resina colata: un trasformatore in cui gli avvolgimenti primari e secondari sono fusi sotto vuoto in resina epossidica, formando un blocco isolante solido e resistente all'umidità attorno al conduttore in rame o alluminio.

Principio di funzionamento e costruzione

Come ogni trasformatore, un'unità di tipo secco funziona sull'induzione elettromagnetica. Una corrente alternata nell'avvolgimento primario genera un flusso magnetico variabile nel nucleo di acciaio laminato, che induce una tensione proporzionale nell'avvolgimento secondario. Il rapporto spire tra gli avvolgimenti primari e secondari determina se l'unità aumenta o diminuisce la tensione.

Tre tecnologie di avvolgimento sono comuni nella produzione attuale:

Costruzione in resina colata (resina epossidica impregnata sotto vuoto), utilizzata per la distribuzione di media e alta tensione
Struttura con vernice impregnata sotto pressione sotto vuoto (VPI), generalmente utilizzata per tensioni inferiori o valori kVA inferiori

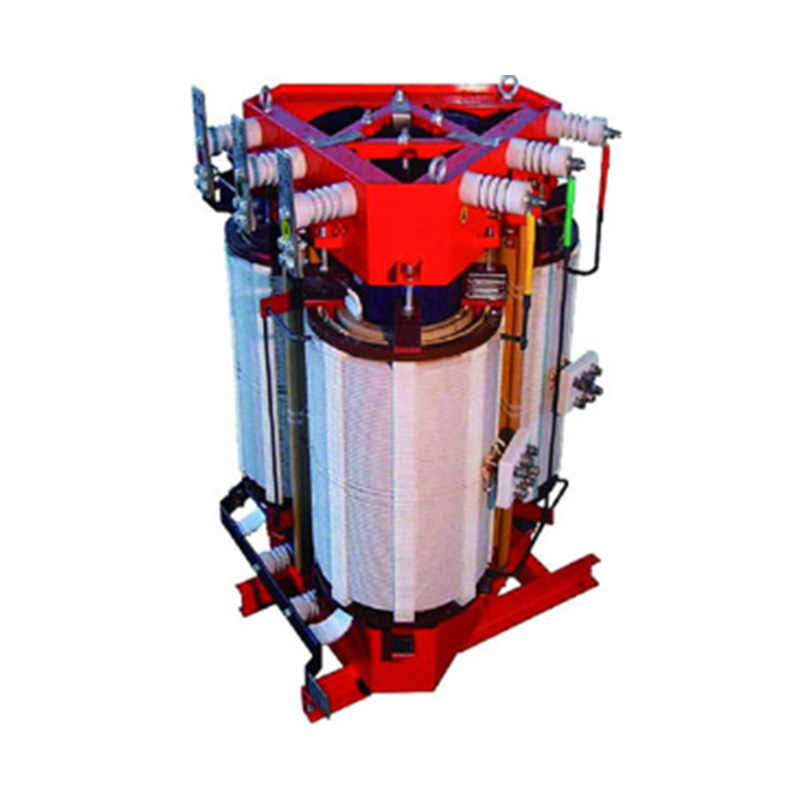

Costruzione a ferita aperta con isolamento in fibra di vetro o Nomex, utilizzata dove la fusione in resina compatta non è pratica

Specifiche tecniche e fattori di prestazione

La scelta corretta di un'unità dipende dalla corrispondenza di diversi parametri nominali al carico e all'ambiente di installazione piuttosto che dalla sola capacità kVA.

Parametro	Gamma tipica	Rilevanza della selezione
Potenza nominale	Da 25 kVA a 10.000 kVA	Corrisponde al carico connesso più il margine di crescita
Classe di tensione	Primario fino a 36 kV	Determinato dalla tensione di distribuzione a monte
Classe di isolamento	Classe F (155°C) o Classe H (180°C)	Regola l'aumento di temperatura consentito e la durata della vita
Metodo di raffreddamento	AN (naturale) o AF (aria forzata)	L'AF aggiunge fino al 40% della capacità durante i picchi di carico
Impedenza	dal 4% all’8%.	Influisce sulla regolazione della corrente di guasto e della tensione
Livello sonoro	Da 50 dB a 70 dB a seconda dei kVA	Rilevante per installazioni interne occupate

Scenari applicativi

Poiché in molte giurisdizioni un trasformatore a secco non richiede un pozzo di contenimento dell'olio, pareti tagliafuoco o un caveau esterno, è la scelta standard per i luoghi in cui il personale occupa lo stesso edificio delle apparecchiature elettriche. Gli ambienti di installazione comuni includono:

Grattacieli commerciali, in cui l'unità è installata ai piani superiori o nelle cabine elettriche seminterrate
Ospedali e scuole, dove le norme antincendio limitano le apparecchiature riempite di olio all'interno delle strutture occupate
Data center, dove la distribuzione ininterrotta dell'energia e il basso rischio di incendio sono entrambe priorità
Impianti di energia rinnovabile, comprese gondole di turbine eoliche e stazioni di inverter solari
Impianti industriali con aree di processo che vietano l'uso di liquidi combustibili in prossimità delle linee di produzione

Trasformatori di tipo a secco e di tipo a olio

Le due tecnologie differiscono maggiormente nel mezzo di raffreddamento, nel comportamento al fuoco e nel profilo di manutenzione. La tabella seguente riassume le differenze pratiche rilevanti per una decisione di acquisto.

Fattore	Trasformatore di tipo secco	Trasformatore di tipo olio
Mezzo di raffreddamento	Aria o resina epossidica	Olio minerale o sintetico
Rischio incendio	Disponibile resina a bassa autoestinguenza	Più in alto, richiede contenimento
Installazione interna	Consentito nella maggior parte degli edifici occupati	In genere limitato o richiede un caveau
Manutenzione	Minimo, non è richiesto alcun test dell'olio	Campionamento e filtrazione periodici dell'olio
Intervallo kVA tipico	Da 25 a 10.000 kVA	Da 25 kVA a oltre 100.000 kVA
Tolleranza al sovraccarico	Abbassamento senza raffreddamento ad aria forzata	Generalmente più alto, l'olio dissipa il calore in modo efficiente

Considerazioni sulla selezione

Esposizione ambientale. Le unità interne utilizzano involucri standard; I trasformatori a secco per esterni richiedono involucri resistenti alle intemperie con protezione aggiuntiva dalla corrosione e drenaggio.

Carica profilo. I carichi pesanti continui beneficiano delle opzioni di raffreddamento ad aria forzata e di un valore di impedenza inferiore per limitare la caduta di tensione.

Altitudine e temperatura ambiente. Entrambi i fattori riducono la capacità effettiva in kVA e dovrebbero essere inclusi nel calcolo del declassamento.

Requisiti sonori. Gli edifici occupati spesso specificano un livello sonoro massimo, che influisce sulla progettazione del nucleo e sul metodo di montaggio.

Conformità alle norme antincendio e edilizie. Le normative locali potrebbero richiedere una classe di isolamento o una classificazione antincendio specifica per il posizionamento in interni.

I trasformatori a secco possono essere utilizzati all'esterno?

Sì, l'installazione esterna è possibile se l'unità è dotata di un involucro resistente alle intemperie classificato per l'applicazione, in genere NEMA 3R o equivalente. I trasformatori a secco per esterni includono protezione aggiuntiva contro l'ingresso di umidità, feritoie di ventilazione con cappe antipioggia e rivestimenti resistenti alla corrosione. Le oscillazioni della temperatura ambiente e l'umidità dovrebbero essere prese in considerazione nella progettazione termica quando si specifica un'unità esterna.

Raccomandazioni per l'installazione e la manutenzione

Preparazione del sito. Confermare la capacità di carico del pavimento, lo spazio libero per la ventilazione e l'accesso per future ispezioni della batteria.

Collegamento elettrico. Verificare le specifiche di coppia su tutti i collegamenti dei terminali e confermare la corretta rotazione delle fasi prima di dare tensione.

Prove di messa in servizio. Eseguire il test della resistenza di isolamento e la misurazione della resistenza dell'avvolgimento prima della prima energizzazione.

Ispezione di routine. Controllare le aperture di ventilazione per l'accumulo di polvere e ispezionare visivamente gli avvolgimenti a intervalli programmati, in genere una volta all'anno.

Monitoraggio termico. Se presente, rivedere le letture del sensore di temperatura dell'avvolgimento per rilevare i primi segni di sovraccarico o blocco della ventilazione.

Errori comuni e considerazioni trascurate

Spazio di ventilazione sottodimensionato, che aumenta la temperatura operativa e riduce la durata dell'avvolgimento
Ignorare i fattori di declassamento legati all'altitudine quando si installa a un'altitudine superiore a 1.000 metri
Selezione dei valori di impedenza senza verificare il coordinamento della corrente di guasto a monte
Considerazione dei requisiti relativi al livello sonoro nelle installazioni a pavimento occupato
Saltare il test della resistenza di isolamento prima dell'energizzazione iniziale

Tendenze e prospettive del settore

La domanda di livelli di efficienza più elevati, guidata da standard di efficienza energetica aggiornati in più regioni, sta spingendo i produttori verso qualità di acciaio per anime migliorate e geometria di avvolgimento ottimizzata. La crescita nella costruzione di data center e nell’interconnessione di energie rinnovabili continua ad espandere le applicazioni in cui sono necessarie apparecchiature di trasformazione interne e a basso rischio di incendio.

Conclusione

A trasformatore di tipo secco offre un'alternativa pratica alle apparecchiature riempite d'olio laddove l'installazione interna, la riduzione del rischio di incendio o la manutenzione semplificata sono priorità. Far corrispondere la classe di isolamento, il metodo di raffreddamento e il grado di protezione dell'involucro all'ambiente di installazione specifico è il passo fondamentale per ottenere prestazioni affidabili a lungo termine.

Domande frequenti

Cos'è un trasformatore di tipo secco?

Si tratta di un trasformatore che utilizza aria o isolanti solidi come resina epossidica colata invece di olio per isolare e raffreddare gli avvolgimenti, rendendolo adatto per l'installazione interna senza infrastrutture di contenimento antincendio.

Qual è la differenza tra trasformatori di tipo secco e trasformatori di tipo olio?

Le unità di tipo a secco utilizzano aria o isolamento in resina e comportano un minor rischio di incendio, mentre le unità di tipo a olio utilizzano dielettrico liquido che fornisce una maggiore efficienza di raffreddamento ma richiede contenimento e test periodici dell'olio.

Quali sono i 4 tipi di trasformatori?

I trasformatori sono comunemente raggruppati in base al metodo di raffreddamento e isolamento in tipi a secco, a bagno d'olio, in resina colata e isolati in gas, ciascuno adatto a diverse classi di tensione e ambienti di installazione.

A cosa servono i trasformatori a secco?

Vengono utilizzati per aumentare o diminuire la tensione in edifici commerciali, ospedali, scuole, data center e strutture industriali dove è richiesto il posizionamento in interni e un rischio di incendio ridotto.

I trasformatori a secco possono essere utilizzati all'esterno?

Sì, se alloggiato in un involucro resistente alle intemperie classificato per l'esposizione all'esterno, con protezione aggiuntiva contro umidità, corrosione e variazioni di temperatura ambiente.
