Cos'è un motore a bassa tensione

A motore a bassa tensione è un motore elettrico che funziona a tensioni fino a 1.000 V CA, rendendolo il tipo di motore elettrico più comune per uso industriale e commerciale. Questi motori convertono l'energia elettrica in energia meccanica, azionando un'ampia gamma di apparecchiature, dai piccoli ventilatori alle grandi pompe industriali.

La struttura di base di un motore a bassa tensione è costituita da uno statore (la parte stazionaria contenente gli avvolgimenti), un rotore (la parte rotante che fornisce potenza meccanica), cuscinetti che supportano il rotore e un sistema di raffreddamento che rimuove il calore generato durante il funzionamento. Gli avvolgimenti dello statore sono collegati all'alimentazione, creando un campo magnetico rotante che interagisce con il rotore per produrre coppia.

I motori a bassa tensione sono disponibili in due configurazioni principali: motori a induzione (chiamati anche motori asincroni) e motori sincroni. I motori a induzione sono il tipo più utilizzato e rappresentano oltre il 90% delle installazioni di motori industriali. Sono semplici nella costruzione, robusti e richiedono una manutenzione minima. I motori sincroni vengono utilizzati in applicazioni che richiedono un controllo preciso della velocità o in cui il motore deve funzionare a velocità costante indipendentemente dal carico.

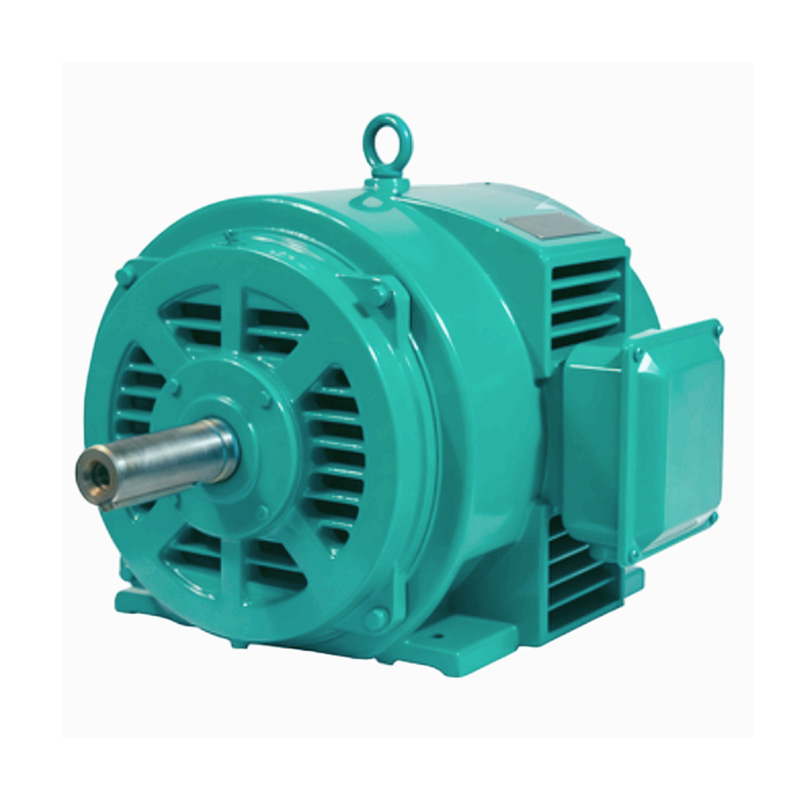

L'involucro di un motore a bassa tensione è progettato per proteggere i componenti interni dall'ambiente. I tipi di custodia più comuni includono il sistema a prova di gocciolamento aperto (ODP), il raffreddamento a ventola totalmente chiuso (TEFC) e il sistema air-over totalmente chiuso (TEAO). La scelta della custodia dipende dall'ambiente operativo e dal livello di protezione richiesto. I motori TEFC sono il tipo più comune e forniscono protezione da polvere, umidità e altri contaminanti.

I motori a bassa tensione sono classificati in base al loro ciclo di lavoro, che descrive il modello di funzionamento. I motori a servizio continuo (S1) sono progettati per funzionare a pieno carico indefinitamente. I motori per servizio intermittente (da S2 a S10) sono progettati per applicazioni in cui il motore funziona per brevi periodi seguiti da periodi di riposo. Il ciclo di lavoro influisce sui requisiti di raffreddamento e sulla capacità termica del motore.

Tipi of Low Voltage Motors

Motori a bassa tensione sono disponibili in una varietà di tipologie, ciascuna adatta a diverse applicazioni. Comprendere le differenze tra questi tipi è essenziale per selezionare il motore giusto per la tua applicazione.

Motori a induzione

I motori a induzione sono il tipo più comune di motore a bassa tensione e rappresentano la maggior parte delle installazioni in tutto il mondo. Funzionano secondo il principio dell'induzione elettromagnetica, dove gli avvolgimenti dello statore creano un campo magnetico rotante che induce correnti nel rotore. Il rotore è tipicamente un design a gabbia di scoiattolo, costituito da barre conduttive cortocircuitate su entrambe le estremità.

I motori a induzione sono disponibili in configurazioni monofase e trifase. I motori a induzione trifase sono i più utilizzati nelle applicazioni industriali e offrono elevata efficienza, funzionamento affidabile e controllo semplice. I motori a induzione monofase vengono utilizzati in applicazioni residenziali e commerciali leggere dove l'alimentazione trifase non è disponibile.

La velocità di un motore a induzione è determinata dal numero di poli e dalla frequenza di alimentazione. Le velocità sincrone comuni per i sistemi a 50 Hz sono 3000 giri/min (2 poli), 1500 giri/min (4 poli) e 1000 giri/min (6 poli). La velocità operativa effettiva è leggermente inferiore alla velocità sincrona a causa dello scorrimento, che aumenta con il carico.

Motori sincroni

I motori sincroni funzionano a velocità costante sincronizzata con la frequenza di alimentazione. Sono utilizzati in applicazioni in cui è richiesto un controllo preciso della velocità, come nei macchinari tessili, nelle macchine da stampa e nelle cartiere. I motori sincroni possono essere utilizzati anche per il rifasamento, poiché possono funzionare con un fattore di potenza leader.

Il rotore di un motore sincrono è eccitato da un'alimentazione CC, creando un campo magnetico che si blocca sul campo rotante dello statore. Ciò garantisce che il rotore ruoti esattamente alla velocità sincrona, indipendentemente dal carico. I motori sincroni sono più complessi e costosi dei motori a induzione, ma offrono una maggiore efficienza e un migliore fattore di potenza.

Motori a magneti permanenti

I motori a magneti permanenti sono un tipo di motore sincrono che utilizza magneti permanenti nel rotore invece di un sistema di eccitazione CC. Questo design elimina la necessità di collettori rotanti e spazzole, riducendo le esigenze di manutenzione e migliorando l'affidabilità. I motori a magneti permanenti offrono alta efficienza ed elevata densità di potenza, rendendoli ideali per applicazioni in cui lo spazio e l'efficienza energetica sono fondamentali.

Questi motori sono sempre più utilizzati nei veicoli elettrici, nella robotica e negli azionamenti industriali ad alte prestazioni. I progressi nella tecnologia dei magneti hanno reso i motori a magneti permanenti competitivi con i motori a induzione in termini di costi e prestazioni.

Motori antideflagranti

I motori antideflagranti sono progettati per l'uso in ambienti pericolosi in cui possono essere presenti gas, vapori o polveri infiammabili. Questi motori sono racchiusi in un alloggiamento che può contenere un'esplosione interna senza accendere l'atmosfera circostante. Sono certificati per l'uso in specifiche classificazioni di aree pericolose, come Classe I, Divisione 1 per i rischi legati ai gas.

I motori antideflagranti sono disponibili sia nella versione a induzione che sincrona, con caratteristiche quali percorsi della fiamma, temperature nominali e involucri speciali. Produttori leader come Shanghai Pinxing Explosion-proof Motor Co., Ltd. offrono una gamma completa di motori a bassa tensione antideflagranti per applicazioni impegnative.

Efficienza Standards and Classes

L'efficienza di a motore a bassa tensione è un fattore critico nel determinare i costi operativi e l’impatto ambientale. Gli standard internazionali definiscono classi di efficienza che consentono agli utenti di confrontare le prestazioni di diversi motori.

Classi di efficienza IE

La Commissione Elettrotecnica Internazionale (IEC) ha stabilito quattro classi di efficienza per i motori:

• IE1: efficienza standard — Il livello di efficienza minimo per i motori per uso generale. Questi motori sono adatti per applicazioni in cui i costi energetici non rappresentano una preoccupazione primaria. Sono in fase di eliminazione in molte regioni a causa di requisiti normativi.
• IE2: alta efficienza — Fornisce un notevole risparmio energetico rispetto ai motori IE1. IE2 è l'efficienza minima richiesta per le nuove installazioni di motori in molti paesi. Questi motori offrono un buon equilibrio tra costi ed efficienza.
• IE3: efficienza premium — Offre un'efficienza maggiore rispetto a IE2, garantendo un notevole risparmio energetico e costi operativi ridotti. I motori IE3 sono sempre più richiesti dalle normative in tutto il mondo, in particolare nelle regioni con costi energetici elevati.
• IE4: efficienza super premium — La classe di efficienza più alta, che offre il massimo risparmio energetico. I motori IE4 sono ideali per applicazioni con funzionamento continuo e costi energetici elevati. Il costo iniziale più elevato è generalmente compensato dal risparmio energetico durante la vita utile del motore.

La scelta della classe di efficienza del motore dipende da diversi fattori: il numero di ore di funzionamento all'anno, il costo energetico locale e la differenza di costo iniziale tra le classi di efficienza. Per i motori che funzionano continuamente, il risparmio energetico derivante da un motore IE3 o IE4 può garantire un ritorno sull'investimento in pochi anni.

Risparmio energetico e ROI

Il risparmio energetico derivante da un motore ad alta efficienza può essere sostanziale. Per un motore in funzione 24 ore al giorno, 365 giorni all'anno, la differenza tra l'efficienza IE2 e IE3 può comportare un risparmio energetico del 5-10% o più. Nel corso della vita utile di 15-25 anni del motore, questi risparmi possono ammontare a molte volte la differenza di costo iniziale.

Oltre al risparmio energetico, i motori ad alta efficienza producono meno calore, il che può ridurre i requisiti di raffreddamento e prolungare la durata del motore e del suo isolamento. Hanno anche temperature operative più basse, il che migliora la durata dei cuscinetti e riduce le esigenze di manutenzione.

Applicazioni

Motori a bassa tensione sono utilizzati praticamente in ogni settore industriale, alimentando le apparecchiature che guidano la produzione e le infrastrutture moderne. La versatilità e l'affidabilità di questi motori li rendono indispensabili in innumerevoli applicazioni.

Manifattura e produzione

Nel settore manifatturiero, i motori a bassa tensione alimentano trasportatori, macchine utensili, robot e linee di produzione automatizzate. Sono utilizzati nella lavorazione dei metalli, nella lavorazione della plastica, nella produzione tessile e nelle operazioni di assemblaggio. La capacità dei motori moderni di funzionare con azionamenti a frequenza variabile consente un controllo preciso della velocità e una migliore efficienza del processo.

Pompaggio e trattamento delle acque

I motori a bassa tensione azionano pompe per l'approvvigionamento idrico, il trattamento delle acque reflue, l'irrigazione e i processi industriali. Questi motori funzionano continuamente in molte applicazioni, rendendo l'efficienza un fattore critico. I motori ad alta efficienza sono sempre più utilizzati nelle applicazioni di pompaggio per ridurre i costi energetici.

Sistemi HVAC

I sistemi di riscaldamento, ventilazione e condizionamento dell'aria si basano su motori a bassa tensione per ventilatori, ventilatori, compressori e pompe. I sistemi HVAC rappresentano una parte significativa del consumo energetico degli edifici e l’uso di motori ad alta efficienza in questi sistemi può garantire un notevole risparmio energetico.

Movimentazione dei materiali

I sistemi di trasporto, gli ascensori, le gru e i montacarichi utilizzano motori a bassa tensione per il movimento e il sollevamento. Queste applicazioni spesso richiedono motori con elevata coppia di avviamento e la capacità di sopportare avviamenti e arresti frequenti.

Energia rinnovabile

I motori a bassa tensione sono sempre più utilizzati nelle applicazioni di energia rinnovabile, come i sistemi di inseguimento solare e il controllo del passo delle turbine eoliche. Queste applicazioni richiedono motori affidabili ed efficienti in grado di funzionare in condizioni ambientali difficili.

Alimenti e bevande

Nell'industria alimentare e delle bevande, i motori a bassa tensione alimentano miscelatori, trasportatori, apparecchiature per l'imballaggio e macchinari di lavorazione. Questi motori devono soddisfare gli standard di igiene e sicurezza, inclusa la capacità di lavaggio e la resistenza alla corrosione.

Selezione Guide

Selezionando il diritto motore a bassa tensione richiede un’attenta considerazione di diversi fattori. La seguente guida fornisce un approccio strutturato alla selezione del motore:

Passaggio 1: determinare i requisiti di alimentazione

Calcolare la potenza del motore richiesta in base alle caratteristiche del carico e alle condizioni operative. Considerare i requisiti di alimentazione sia in funzione che in avviamento. La potenza nominale è generalmente espressa in kilowatt (kW) o potenza (hp). Il sovradimensionamento del motore può ridurre l’efficienza, mentre il sottodimensionamento può portare al surriscaldamento e a guasti prematuri.

Passaggio 2: definire i requisiti di velocità

Specificare la velocità del motore richiesta (velocità sincrona) e considerare se è necessario il funzionamento a velocità variabile. Le velocità standard per i sistemi a 50 Hz sono 3.000 giri/min (2 poli), 1.500 giri/min (4 poli) e 1.000 giri/min (6 poli). Gli azionamenti a velocità variabile possono essere utilizzati per regolare la velocità del motore per applicazioni che richiedono un'uscita variabile.

Passaggio 3: selezionare la classe di efficienza

Scegli la classe di efficienza appropriata (da IE1 a IE4) in base alle ore di funzionamento, ai costi energetici e ai requisiti normativi. Classi di efficienza più elevate garantiscono un maggiore risparmio energetico ma comportano costi iniziali più elevati. Per i motori che funzionano in modo continuo, i motori IE3 o IE4 rappresentano in genere la scelta più conveniente.

Passaggio 4: considerare il ciclo di lavoro

Determinare se il motore funzionerà in modo continuo, intermittente o con carichi variabili. Ciò influisce sulla progettazione del motore e sui requisiti di raffreddamento. I motori a servizio continuo (S1) sono progettati per il funzionamento indefinito al carico nominale. I motori a servizio intermittente (da S2 a S10) sono progettati per applicazioni con periodi di funzionamento e di riposo specifici.

Passaggio 5: valutare le condizioni ambientali

Considerare la temperatura ambiente, l'altitudine, l'umidità e l'esposizione a polvere, acqua o sostanze corrosive. Questi fattori determinano il tipo di custodia e il grado di protezione del motore. I tipi di custodia includono aperto antigoccia (ODP), totalmente chiuso con raffreddamento a ventola (TEFC) e protetto dagli agenti atmosferici (WPI e WPII).

Passaggio 6: verificare il montaggio e la connessione

Specificare la configurazione di montaggio (montaggio con piedi, montaggio su flangia o combinazione) e la posizione della scatola morsettiera per compatibilità con l'apparecchiatura azionata. I tipi di montaggio comuni includono IM B3 (montato con piedi), IM B5 (montato su flangia) e IM B35 (piedi e flangia).

Leader del settore come Shanghai Pinxing Explosion-proof Motor Co., Ltd. offrono una gamma completa di motori a bassa tensione che soddisfano gli standard di efficienza IE2, IE3 e IE4 per diverse applicazioni industriali.
